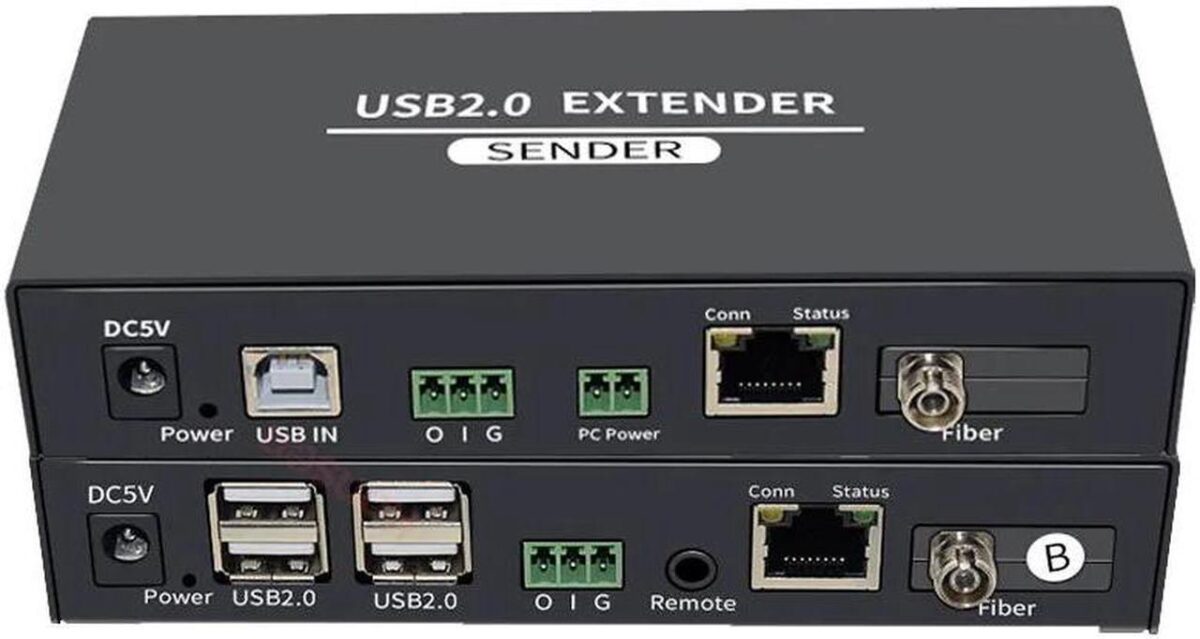

اکستندر فیبر USB2.0 لمونتک

توسعه دهنده می تواند سیگنال انتقال USB 2.0 را تا 100 متر (کابل شبکه) یا 20 کیلومتر (فیبر نوری FC) از طریق یک CAT-5E/6 یا یک فیبر نوری FC گسترش دهد. توسعه دهنده USB از دستگاه های USB با سرعت کم،با سرعت کامل و با سرعت بالا پشتیبانی می کند. در حین انتقال داده‌های USB، توسعه‌دهنده می‌تواند ارتباطات داده دوطرفه کامل را با سرعت پایین انجام دهد. به منظور اطمینان از پایداری انتقال داده، انتقال داده با سرعت 1 بایت در ثانیه یا کمتر کنترل می شود. در همان زمان، توسعه دهنده راه اندازی از راه دور و راه اندازی مجدد، خاموش کردن را پشتیبانی می کند. این دستگاه برای مواقعی که دسترسی به هاست ممکن نیست یک انتخاب عالی است.

1) دستگاه USB را مستقیماً به درگاه USB انتهای گیرنده وصل کنید.
2) سیم ها و لوازم جانبی سوئیچ از راه دور را به ریموت در انتهای گیرنده وصل کنید.
3) ورودی دستگاه انتقال داده را به O در انتهای گیرنده، خروجی را به I در انتهای گیرنده و سیم زمین را به G در انتهای گیرنده وصل کنید.
4) فرستنده و میزبان را با کابل USB متصل کنید.
5) پایه بوت و سیم زمین میزبان را با دو خط موازی به برق PC در فرستنده وصل کنید.
6) ورودی دستگاه دریافت داده را به O در انتهای گیرنده، خروجی را به I در انتهای گیرنده و سیم زمین را به G در انتهای گیرنده وصل کنید.
7) انتهای ارسال و گیرنده را با کابل CAT-5E/6 یا کابل فیبر نوری FC وصل کنید.
8) دکمه های انتهای ارسال و گیرنده را به CAT (کابل شبکه) یا فیبر (فیبر نوری FC) شماره گیری کنید.
9) پایان ارسال و دریافت را روشن کنید.
